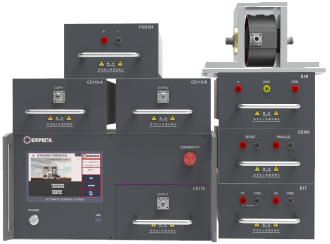

— 產品中心 —國軍標傳導敏感度試驗?zāi)K式
（1）概述
在國軍標 GJB151B 中，針對設備和分系統的交流電源線和直流電源線，主要用于對電源線施加各種模擬故障信號，以測試設備和分系統在各種傳導干擾環境下是否可靠工作。本項目主要包括電源線尖峰信號、靜電放電、電纜束注入傳導敏感度、電纜束注入脈沖激勵傳導敏感度、電纜盒電源線阻尼正弦瞬態傳導敏感度等多項試驗。
執行標準
GJB 151A-1997
GJB 152A-1997
GJB 151B-2013
GJB 181-1986
MIL-STD-461F
D0160 S17
（2）特點
l 采用7寸全彩色觸摸屏顯示全自動智能控制
l 內置程控高精度直流高壓電源充電
l 試驗電壓和間隔時間可以任意設置，可編排測試流程
l 可內置多種波形自動切換
l 多種測試附件可選，提供一站式測試解決方案
l 上位機控制系統，實現自動測試、控制、測量一體化
（3）主要技術參數與功能
主要參數表 | |||
產品名稱 | 型號 | 規格參數 | 備注 |
多波形瞬態脈沖主機 | FSG6000 | 7寸彩色觸摸屏前面板操作 充電異常保護 主要配合不同波形發生模塊，可實現GJB151、尖峰電壓等多個標準的瞬態脈沖波形試驗 | |
電源線尖峰脈沖模塊 | CS106 | 輸出電壓：最大650V 輸出波形： 上升時間：1.5us±0.5us（0%-100%） 下降時間：3.5us±0.5us（100%-0%） 脈沖寬度：5us（1±20%） 反向過沖幅度：≤30% * Vp 反向過沖持續時間：＜20us 輸出阻抗：≤2Ω 脈沖輸出頻率：0.1~20次/秒 選配其他波形： 脈沖寬度1：≤0.15us（阻抗＜5Ω） 脈沖寬度2：≤5us（阻抗＜2Ω） 脈沖寬度3：≤10us（阻抗＜1Ω） 波形輸出模式：?jiǎn)未屋敵?、連續輸出 內置32A耦合單元（其他電流耦合單元選配） 包含外置5Ω校準電阻 | 選配，配合各主機使用 |
阻尼正弦脈沖模塊 （兩個模塊，每個模塊3個波形） | CS116-A&CS116-B | 輸出波形：阻尼正弦脈沖波 輸出頻率：10kHz，100kHz，1MHz，10MHz，30MHz，100MHz 輸出電流： 0.1A@10kHz， 1A@100kHz， 10A@1MHz~30MHz， 3A@100MHz 輸出阻抗：＜100Ω 輸出接口：N Type 輸出頻率：0.1~1Hz 波形輸出模式：?jiǎn)未屋敵?、連續輸出 | 選配，配合各主機使用 |
陡脈沖方波模塊 | CS115 | 輸出電流：10A 輸出波形：ns方波 上升時間：≤2ns（10%-90%） 下降時間：≤2ns（90%-10%） 脈沖寬度：≥30ns（90%-90%） 輸出阻抗：50Ω 輸出接口：N Type 輸出頻率：0.1~30Hz 波形輸出模式：?jiǎn)未屋敵?、連續輸出 | 選配，配合各主機使用 |
電源線尖峰脈沖模塊 | S17 | 最大輸出：1000V（連續可調） 10μs波形參數： 上升時間（0~100%）：≤2μs 脈沖寬度（0%~0%）：≥10μs 源阻抗：50Ω 輸出極性：正、負 脈沖頻率：0.5-2Hz可設置 觸發方式：手動、自動 串聯模式：內置耦合變壓器（32A）通過面板串聯端口輸出 輸出端口：4mm插頭 校準電阻：50Ω | 選配，配合各主機使用 |
感應尖峰敏感度模塊 | FSG-S19.5 | FSG-S19.5 脈沖群持續時間 T1：50μS~1000μS 尖峰重復周期 T2：0.2μS~10μS 輸出電壓 a：≥600V 電壓極性：正和負或正負交替 耦合方式：直接耦合 重復時間：0.1-10Hz 測試時間：1S-60,000S 觸發方式：手動，自動，外部觸發 | 選配 |
電源線尖峰脈沖模塊 | FSG-181 | 輸出電壓：最大650V 輸出波形： 上升時間：≤5us 脈沖寬度：10us-50us 內阻:50Ω 輸出極性: 正、負 間隔時間：1-99s可設置 浪涌次數: 1-999次可設置 | 選配，配合各主機使用 |
高壓衰減器 | DC-3G-FJ100N40 | 40dB、N型 | 選配 |
高壓衰減器 | DC-3G-FJ100L40 | 20dB、N型 | 選配 |
高頻電流注入鉗 | BCI-400P | 頻率范圍10MHz～400MHz | 選配 |
低頻電流注入鉗 | BCI-10P | 頻率范圍10kHz～10MHz | 選配 |
高頻監測探頭 | C400M | 頻率范圍10MHz-400MHz | 選配 |
低頻監測探頭 | C10M | 頻率范圍10kHz-20MHz | 選配 |
校準夾具 | PM-400 | 頻率范圍4kHz～400MHz | 選配 |
10μF饋通電容器 | DN-C10 | 穿心電容 去耦合電容10μF； | 選配 |
三相Y型穿心電容 | FC116-C | 三相Y型穿心電容10uf | 選配 |
三相△型穿心電容 | FC116-B | 三相△型穿心電容 | 選配 |
耦合器 | T100 | 電流100A，配合CS106波形使用 | 選配 |
耦合器 | T200 | 電流200A，配合CS106波形使用 | 選配 |
軟件 | MCS6000 | 上位機控制軟件 | 選配 |
人工電源網絡 | LISN-45100-J50 | 頻率范圍：9KHz～20MHz | 選配 |
通用參數 | |||
工作電源 | AC 220V，±10% 50、60Hz | ||
環境溫度 | 0℃ - 45℃ | ||
相對濕度 | ＜85% | ||
尺寸 | 19英寸，4U | ||
重量 | 約20kg | ||
注：具體外形及尺寸以實物為主 | |||
